Наша компания выполняет весь комплекс работ по проектированию, монтажу и сервисному обслуживанию систем водоснабжения и канализации зданий и сооружений.
В состав рабочей документации внутренних систем водоснабжения и канализации должно быть включено:
- Таблицы проектных расходов по системам водоснабжения, канализования, внутреннему пожарному водопроводу, спринклерному пожаротушению и ливневой канализации.
- рабочие чертежи;
- узлы подключения приборов и оконечных устройств;
- узлы крепления трубопроводов и воздуховодов;
- узлы прохода сетевого оборудования через строительные конструкции;
- рабочие чертежи;
- эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков;
- спецификацию оборудования, изделий и материалов.
В состав основного комплекта рабочих чертежей марки ВК включить:
- общие данные по рабочим чертежам;
- чертежи (планы и схемы) систем;
- чертежи (планы, разрезы и схемы) установок систем.
- Буквенно-цифровые обозначения систем водоснабжения и канализации и соответствующих трубопроводов принять по ГОСТ и указывают на чертежах и схемах в соответствии с ГОСТ.
В состав общих данных по рабочим чертежам систем водоснабжения и канализации в дополнение к сведениям, предусмотренным, включить:
- данные по производственному водопотреблению и водоотведению, которые приводятся в виде таблицы;
- основные показатели систем водоснабжения и канализации, выполненные в виде таблицы.
В общих указаниях в дополнение к сведениям, привести:
- ссылки на нормативные документы, по которым произведен расчет систем водоснабжения и канализации;
- характеристики установок систем;
- требования к изготовлению, монтажу, испытанию, окраске и тепловой изоляции трубопроводов;
- особые требования к установкам (взрывобезопасность, кислотостойкость и т.п.).
На планах систем нанести и указать:
- координационные оси здания (сооружения) и расстояния между ними (для жилых зданий — расстояния между осями секций);
- строительные конструкции и технологическое оборудование, к которому подводят воду или от которого отводят сточную воду, а также влияющее на прокладку трубопроводов;
- отметки чистых полов этажей и основных площадок;
- размерные привязки установок систем, вводов водоснабжения и выпусков канализации, основных трубопроводов, стояков систем (на планах подвала, технического подполья), санитарных приборов, пожарных и поливочных кранов, лотков и каналов к координационным осям или элементам конструкций;
- буквенно-цифровые обозначения трубопроводов;
- обозначения установок и стояков систем на полках линий-выносок;
- диаметры трубопроводов, вводов водоснабжения и выпусков канализации.
На схемах систем водоснабжения нанести и указать:
- вводы с указанием диаметров и отметок уровней осей трубопроводов в местах пересечения их с осями наружных стен здания (сооружения);
- трубопроводы и их диаметры;
- отметки уровней осей трубопроводов;
- уклоны трубопроводов;
- размеры горизонтальных участков трубопроводов (при наличии разрывов);
- нетиповые крепления с указанием на полке линии-выноски наименования и обозначения крепления;
- запорно-регулирующую арматуру, пожарные и поливочные краны;
- стояки систем и их обозначения;
- оборудование, контрольно-измерительные приборы и другие элементы систем.
- закладные конструкции (отборные устройства для установки контрольно-измерительных приборов) с указанием обозначения конструкции и документа. Закладные конструкции на трубопроводах и других элементах систем указывают точками диаметром 2 мм.
На схемах систем канализации нанести и указать:
- выпуски с указанием их диаметра, уклона и длины, а также отметки лотков трубопроводов в местах пересечения их с осями наружных стен здания (сооружения);
- отводные трубопроводы с указанием диаметров;
- отметки лотков трубопроводов;
- уклоны трубопроводов;
- размеры горизонтальных участков трубопроводов (при наличии разрывов);
- нетиповые крепления с указанием на полке линии-выноски наименования и обозначения крепления;
- стояки систем с указанием на полке линии-выноски обозначения стояка;
- санитарные приборы, водосточные и сливные воронки, смотровые и ревизионные колодцы (внутри здания), прочистки, ревизии, гидрозатворы и другие элементы систем.
- На узлах схем для запорно-регулирующей арматуры на полке линии-выноски указать диаметр арматуры и под полкой — обозначение арматуры по каталогу.
На планах и разрезах установок нанести и указать:
- координационные оси здания (сооружения) и расстояния между ними;
- отметки чистых полов этажей (площадок);
- размерные привязки установок к координационным осям или к элементам конструкций здания (сооружения);
- основные размеры и отметки уровней элементов установок;
- обозначения трубопроводов;
- диаметры трубопроводов;
- позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств. На планах и разрезах установок, кроме элементов установок, указывают строительные конструкции.
На схеме нанести и указать:
- оборудование, трубопроводы, арматуру и другие устройства;
- контрольно-измерительные приборы;
- буквенно-цифровые обозначения трубопроводов, как правило, в разрывах линий трубопроводов;
- диаметры трубопроводов;
- позиционные обозначения оборудования, арматуры, закладных конструкций и других устройств;
- направление потока транспортируемой среды.
- На листе, где изображена схема, привести, узлы схемы и текстовые пояснения.
В спецификации элементы установок записать по группам в следующей последовательности:
- оборудование;
- арматура;
- другие элементы установок;
- закладные конструкции;
- трубопроводы по каждому диаметру.
- Спецификацию или ее части разделить на разделы:
- водоснабжение холодное;
- водоснабжение горячее;
- канализация.
Элементы систем (оборудование, изделия) и материалы в разделах спецификации записать для каждой системы по группам в следующей последовательности:
- оборудование;
- санитарные приборы;
- трубопроводная арматура;
- другие элементы систем (в том числе опоры и крепления трубопроводов);
- закладные конструкции (отборные устройства для установки контрольно-измерительных приборов);
- трубопроводы;
- конструкции теплоизоляционные;
- материалы.
В пределах каждой группы элементы систем записать в порядке возрастания их основных параметров (типа, марки, диаметра, сечения и т.п.).
Трубопроводы в разделах спецификации записать по каждому диаметру.
Трубопроводы оборудовать спускными кранами и воздухоотводчиками для слива воды отдельными участками и устранения воздуха. Воздухоотводчики установить в верхних участках систем автоматические последовательно после шарового крана для возможности их замены без остановки теплоснабжения.

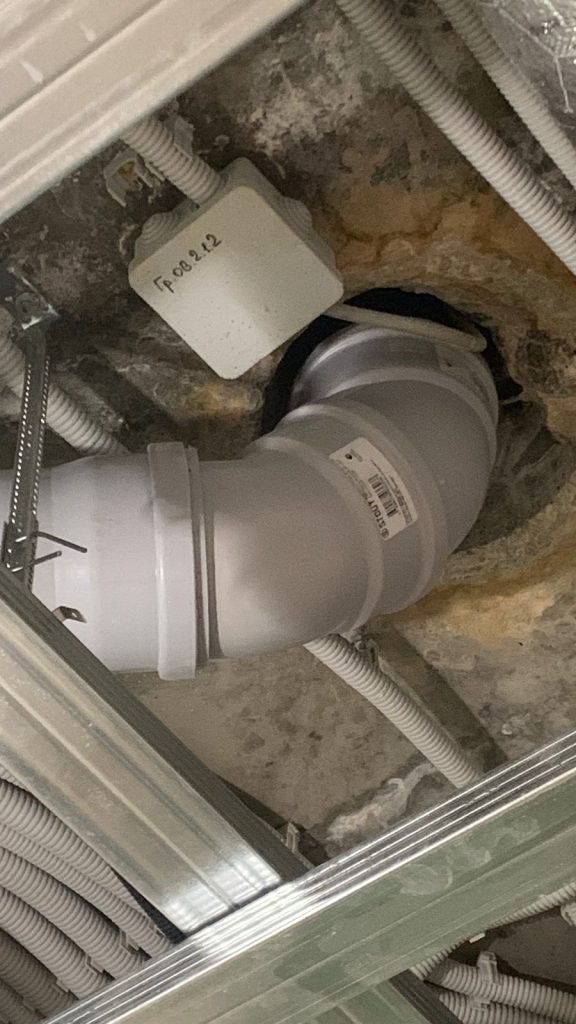

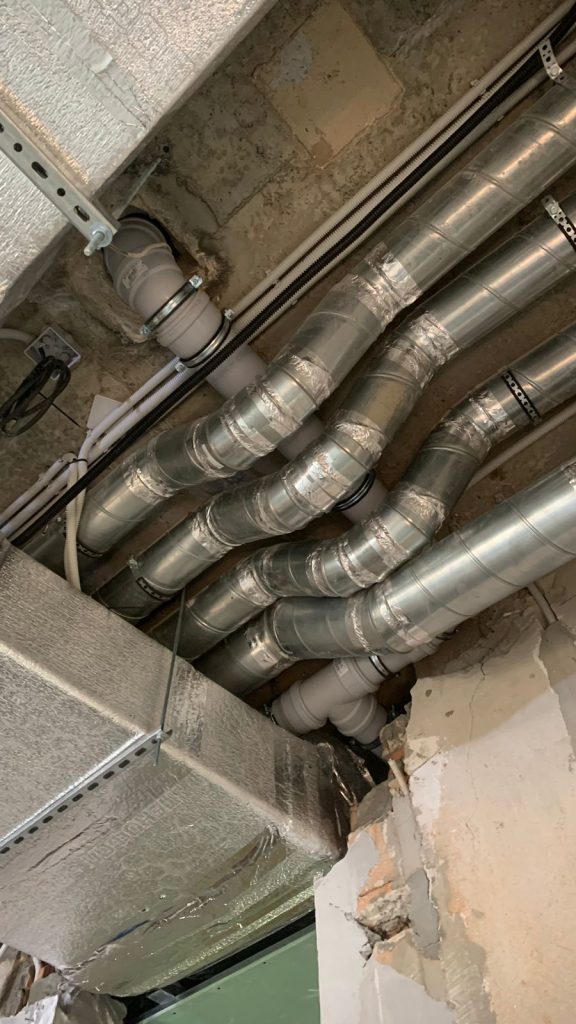

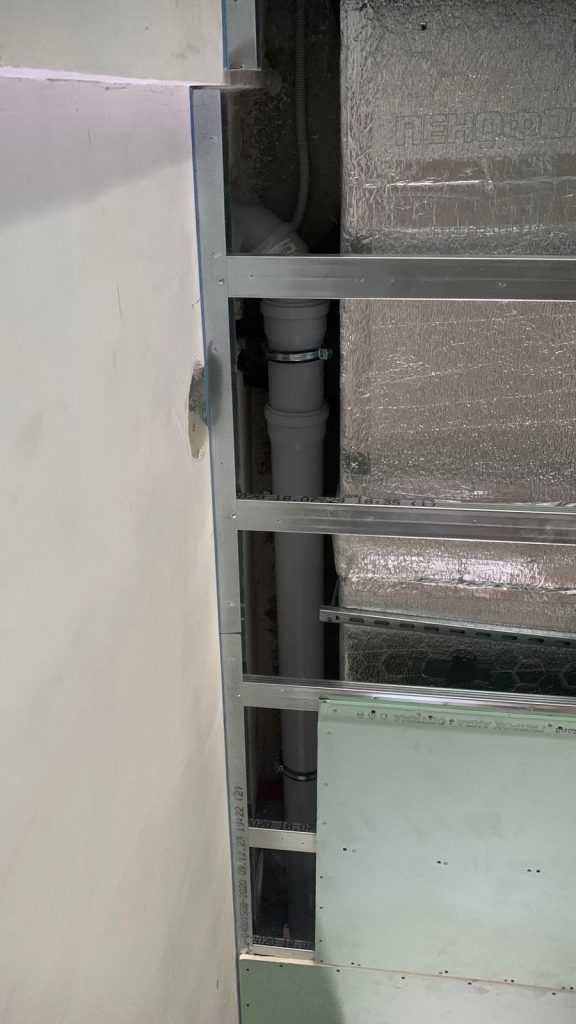

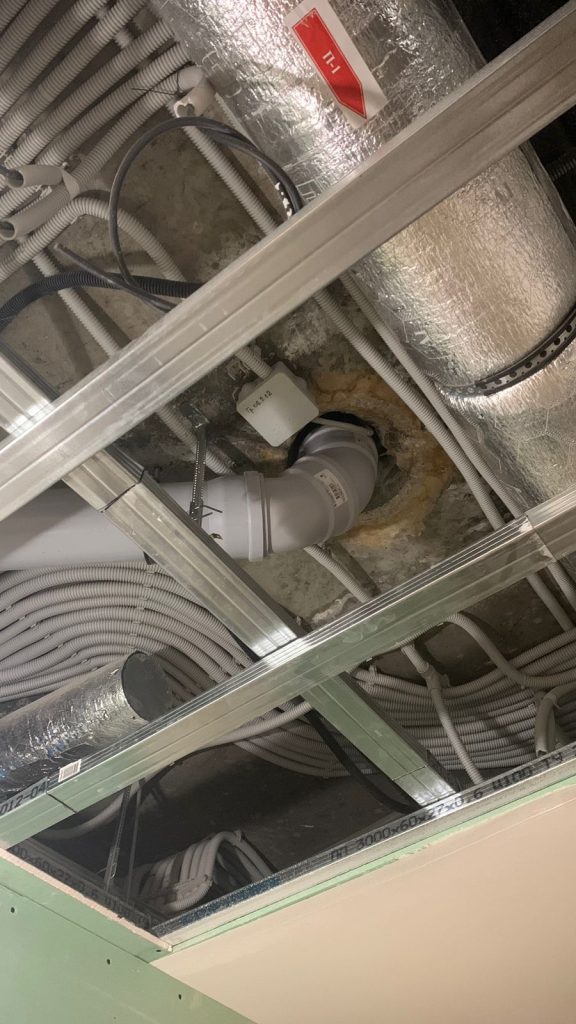

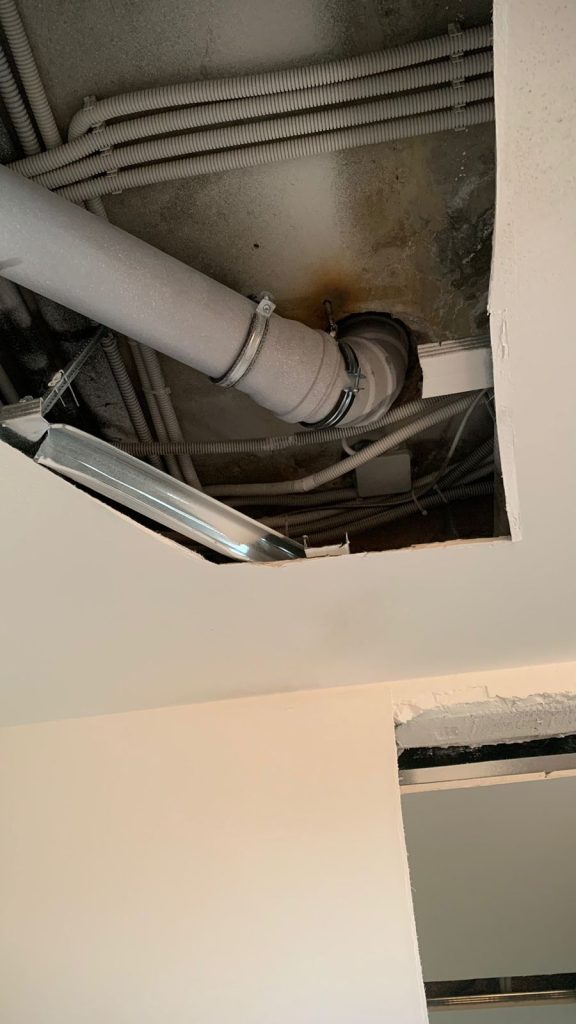

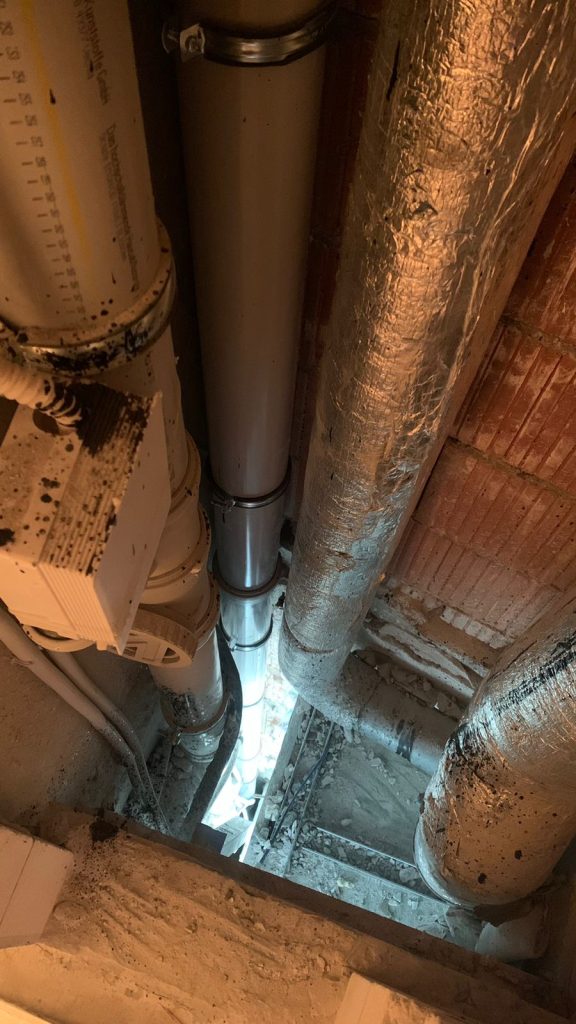

В случае прокладки стояков канализации из ПВХ открыто (без шахты), использовать противопожарные муфты.
