Наша компания выполняет весь комплекс работ по проектированию, монтажу и сервисному обслуживанию систем вентиляции зданий и сооружений.
В составе рабочей документации систем отопления, вентиляции и кондиционирования должны быть включены:
- Таблицы проектных расходов по системам отопления, вентиляции и кондиционирования, настроечные значения балансировочных клапанов, согласно принятому типу и марке.
- Узлы подключения приборов и оконечных устройств.

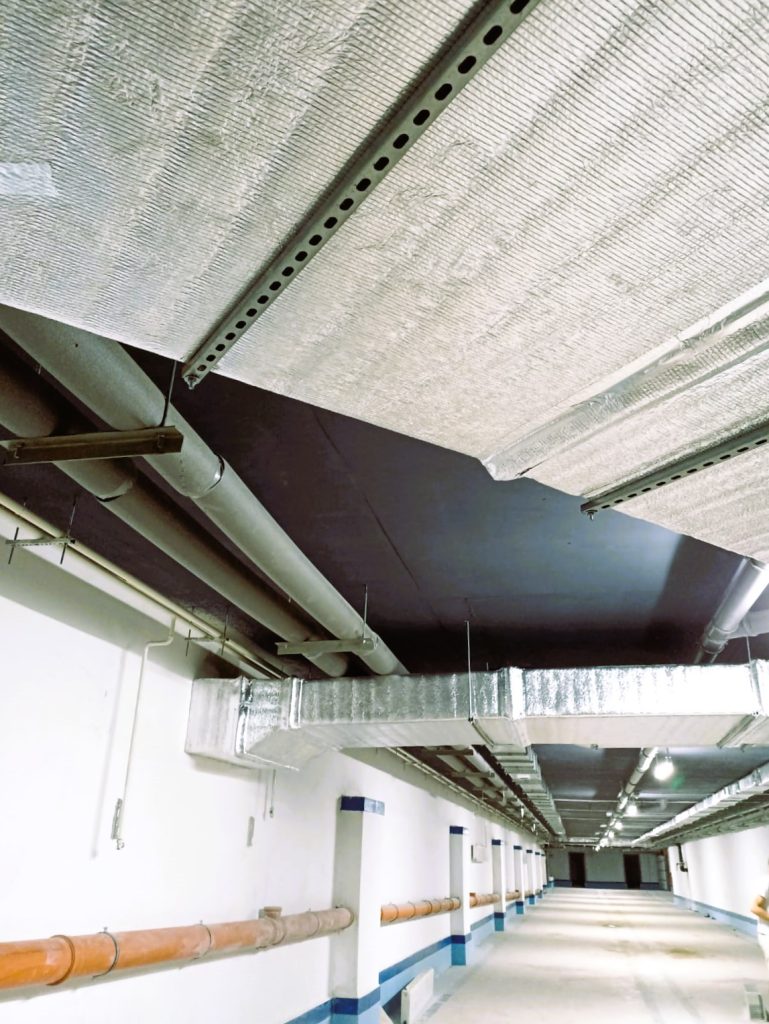

- Узлы крепления трубопроводов и воздуховодов.

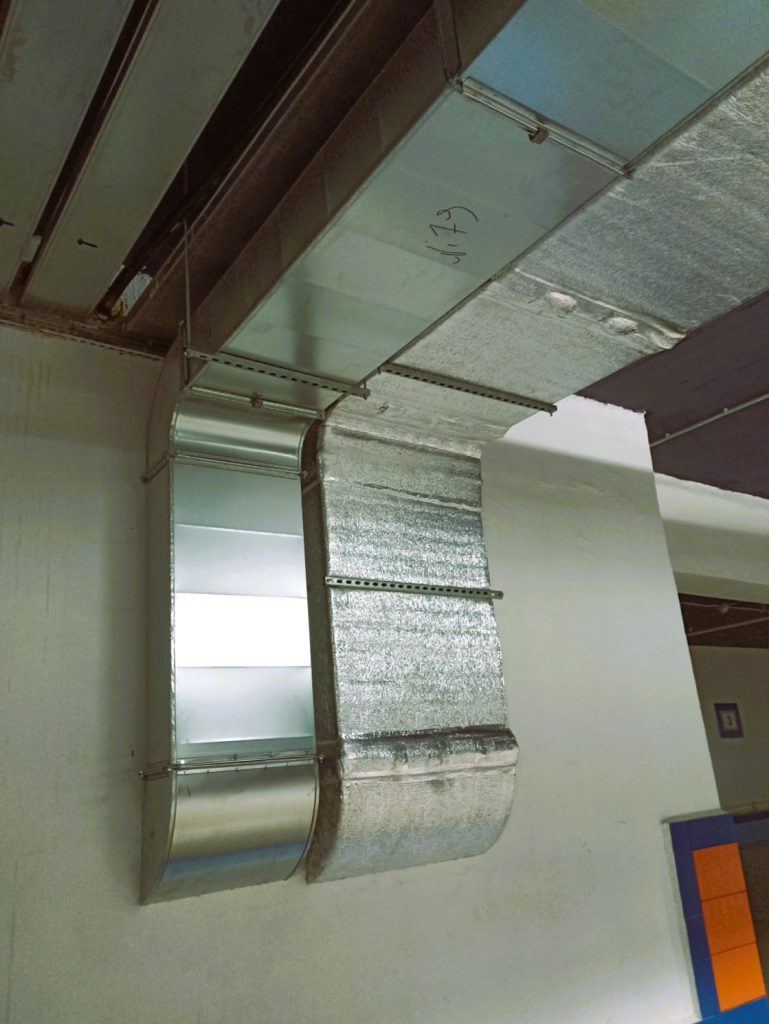

- Узлы прохода трубопроводов и воздуховодов через строительные конструкции.
- рабочие чертежи;
- эскизные чертежи общих видов нетиповых изделий, конструкций, устройств, монтажных блоков (эскизные чертежи общих видов нетиповых изделий);
- спецификацию оборудования, изделий и материалов;
В состав основного комплекта рабочих чертежей включить:
- общие данные по рабочим чертежам;
- чертежи (планы, разрезы и схемы) систем;
- чертежи (планы и разрезы) установок систем.
- Таблицы воздухообменов, теплопотерь, теплоизбытков по проектируемым помещениям.
В состав основного комплекта рабочих чертежей марки ОВ допускается включать также рабочие чертежи тепловых пунктов при диаметре ввода теплоносителя до 150 мм.
В состав общих данных по рабочим чертежам систем отопления, вентиляции и кондиционирования включают:
- ведомость рабочих чертежей основного комплекта;
- ведомость ссылочных и прилагаемых документов;
- ведомость основных комплектов рабочих чертежей;
- условные обозначения;
- общие указания;
- план-схему размещения установок систем;
- характеристику систем;
- основные показатели по рабочим чертежам марки ОВ.
На планах и разрезах чертежей систем нанести и указать:
- координационные оси здания (сооружения) и расстояния между ними (для жилых зданий — расстояния между осями секций);
- строительные конструкции, технологическое оборудование, имеющее местные отсосы, а также пограничные (соседние) другие инженерные коммуникации и оборудование, влияющие на прокладку трубопроводов (воздуховодов) систем;
- отметки чистых полов этажей и основных площадок;
- размерные привязки установок систем, воздуховодов, основных трубопроводов, технологического оборудования, неподвижных опор и компенсаторов к координационным осям или элементам конструкций здания (сооружения);
- обозначения систем (установок систем);
- буквенно-цифровые обозначения трубопроводов;
- диаметры (сечения) воздуховодов и трубопроводов;
- количество секций радиаторов, количество и длину ребристых труб, количество труб в регистре и длину регистра из гладких труб или обозначение регистра, а также обозначение (тип) по другим отопительным приборам;
- обозначения стояков, компенсаторов, горизонтальных ветвей систем отопления.
- для распределительных сетей необходимо указывать расходы для каждого участка.
Вентиляционные системы: назначение, типы и технические аспекты
Вентиляция — это инженерная система, обеспечивающая организованный воздухообмен в помещениях. Её основная задача — поддержание параметров микроклимата (температуры, влажности, чистоты воздуха) в соответствии с санитарными нормами и техническими требованиями. Грамотно спроектированная вентиляция гарантирует безопасность, энергоэффективность и комфорт для людей, а также защиту оборудования от перегрева или загрязнений.
Типы вентиляционных систем
- Естественная вентиляция:
- Воздухообмен происходит за счет разницы температур и давления.
- Плюсы: низкая стоимость, простота эксплуатации.
- Минусы: зависимость от погодных условий, невозможность регулировки.
- Применение: жилые дома, объекты с минимальными требованиями к микроклимату.
- Механическая (принудительная) вентиляция:
- Использует оборудование (вентиляторы, фильтры, нагреватели) для управления воздушными потоками.
- Подтипы:
- Приточная: подача очищенного и подогретого/охлажденного воздуха.
- Вытяжная: удаление загрязненного воздуха.
- Приточно-вытяжная: комбинированная система с рекуперацией тепла.
- Плюсы: полный контроль параметров, энергоэффективность (с рекуперацией).
- Минусы: высокая стоимость оборудования, необходимость обслуживания.
- Локальные системы:
- Вытяжные зонты — для удаления дыма, пара, запахов (кухни, лаборатории).
- Аварийная вентиляция — дымоудаление при пожаре.
- Чистые помещения — многоступенчатая фильтрация (HEPA-фильтры).
Ключевые компоненты вентиляционной системы

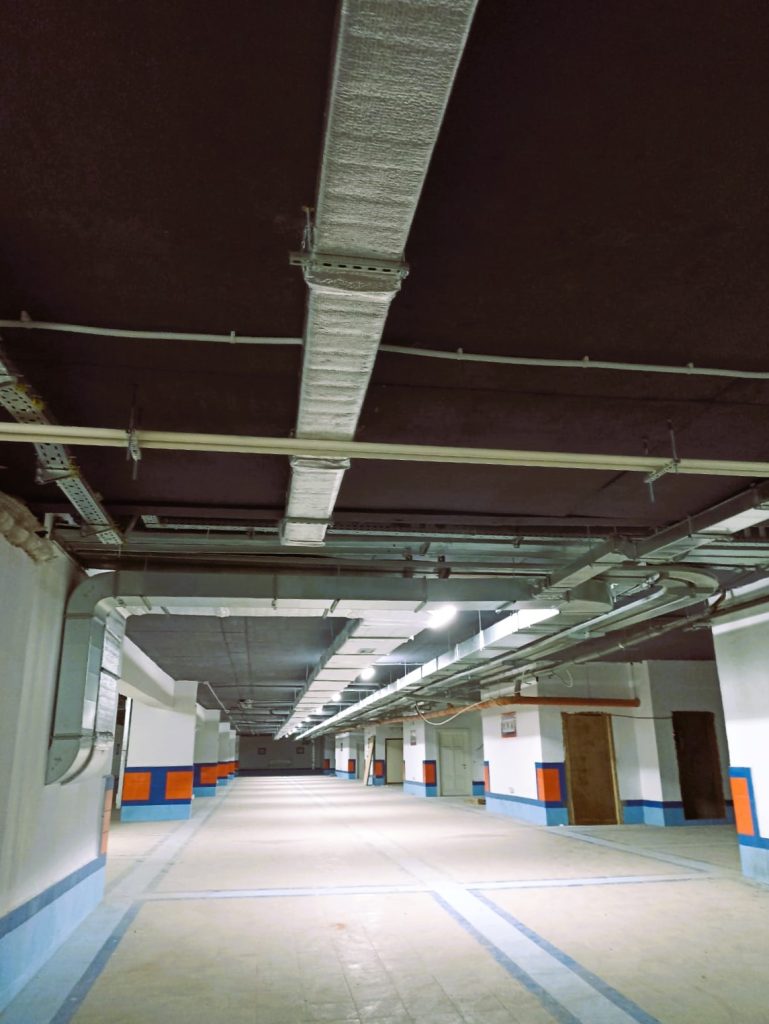

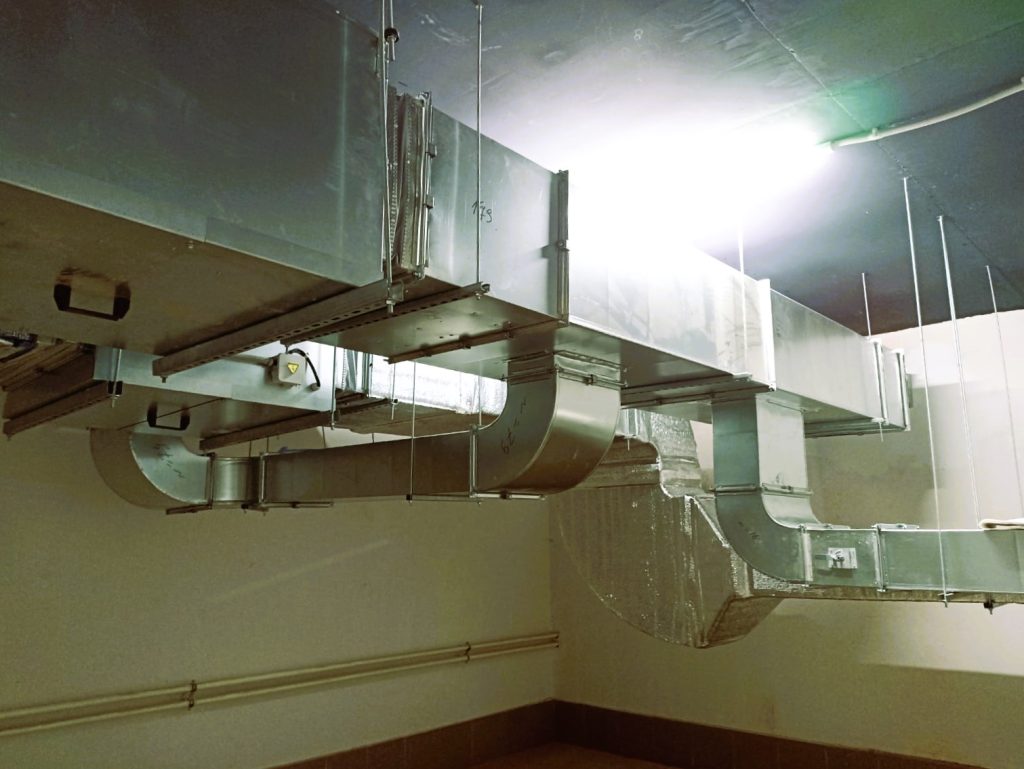

- Воздуховоды: каналы из оцинкованной стали, пластика или гибких материалов для транспортировки воздуха.
- Вентиляторы: центробежные или осевые, обеспечивающие движение воздушных масс.
- Фильтры: удаляют пыль, аллергены, химические примеси (классы G, F, H).
- Рекуператоры: теплообменники для утилизации тепла вытяжного воздуха.

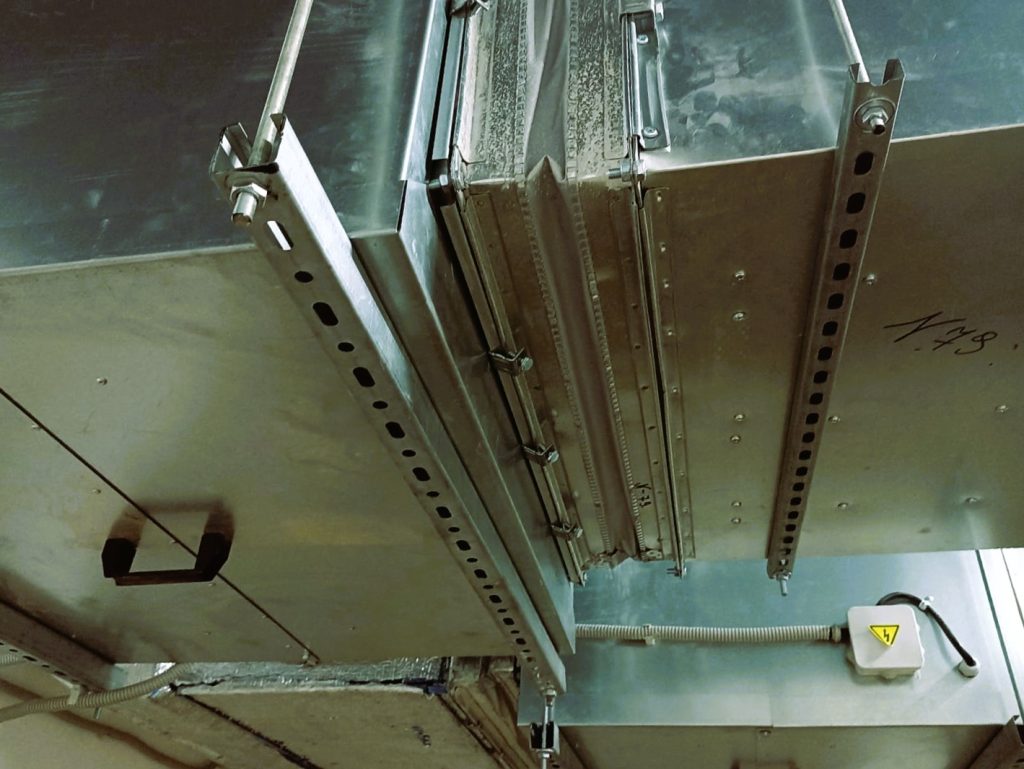

- Клапаны: регулируют объем подачи/удаления воздуха (обратные, противопожарные).

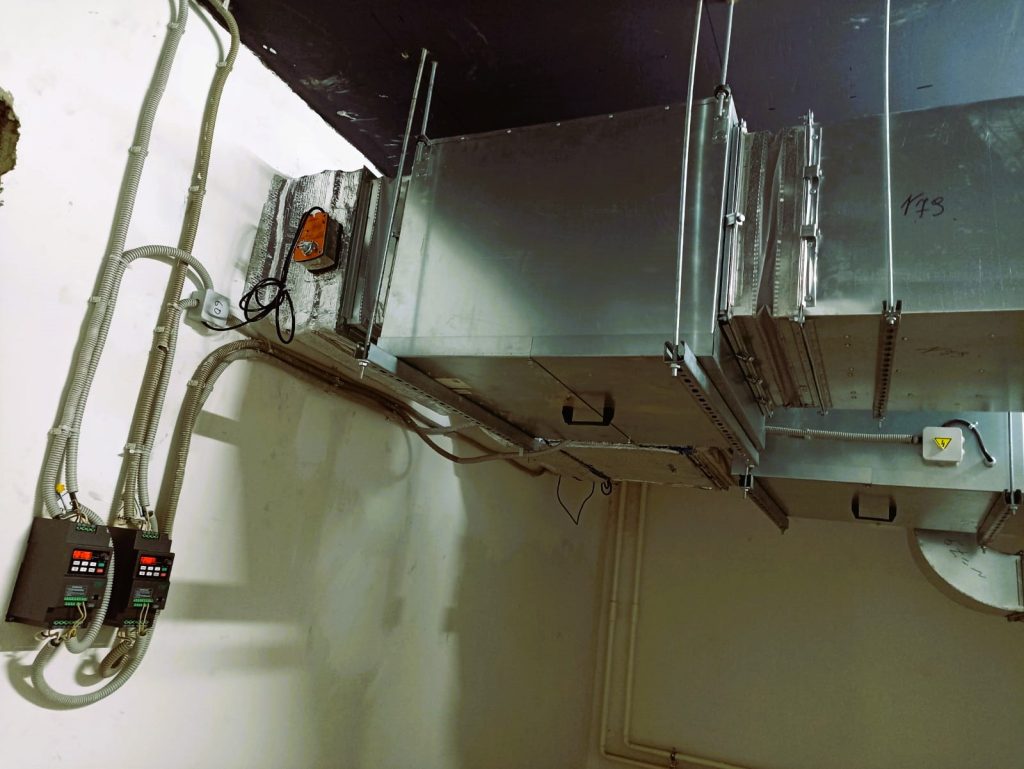

- Автоматика: датчики, контроллеры и системы управления (BMS, IoT-решения).
Проектирование и монтаж: основные этапы
- Расчет воздухообмена:
- Определение требуемой производительности по нормам (СП 60.13330, ГОСТ 30494, СанПиН 2.1.2.2645).
- Учет количества людей, оборудования, специфики помещения (производство, офис, больница).
- Подбор оборудования:
- Выбор вентиляторов по давлению и расходу воздуха.
- Расчет сечения воздуховодов для минимизации аэродинамических потерь.
- Интеграция систем фильтрации, нагрева/охлаждения.
- Аэродинамическое моделирование:
- Построение схемы распределения воздушных потоков.
- Проверка на отсутствие «мертвых зон» и сквозняков.
- Монтаж и пусконаладка:
- Установка оборудования с соблюдением требований шумо- и виброизоляции.
- Балансировка системы, тестирование автоматики.
Энергоэффективность и инновации
- Рекуперация тепла: снижение затрат на отопление на 30-50%.
- Умное управление: адаптация работы системы к реальной нагрузке (датчики CO₂, присутствия).

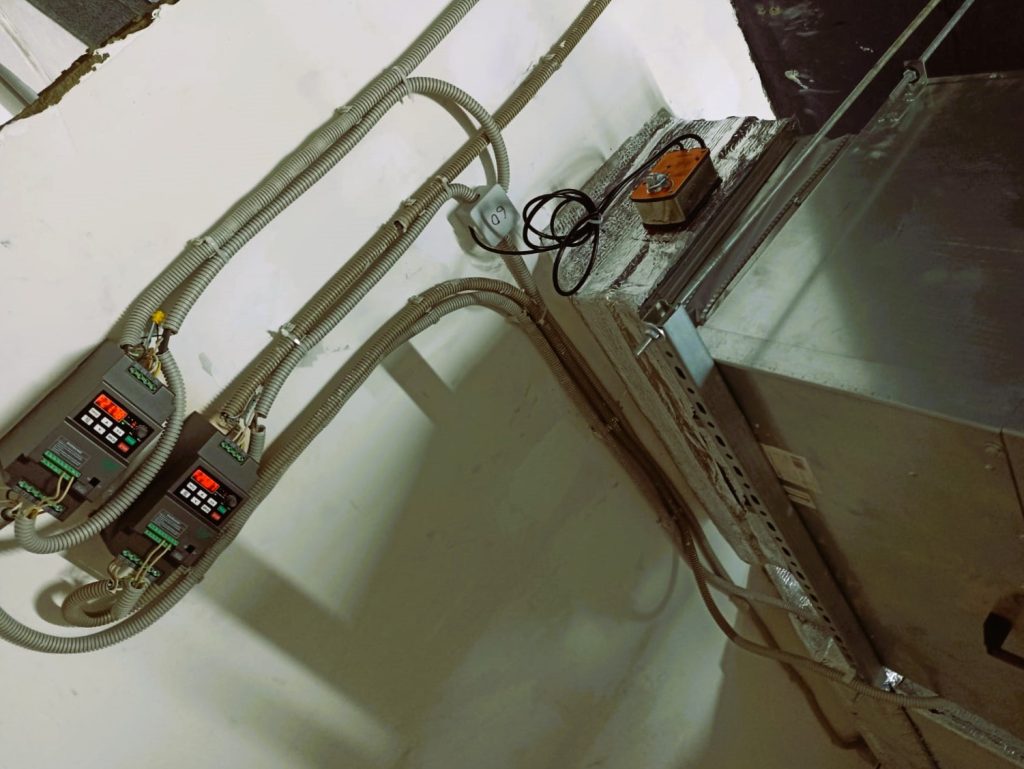

- EC-вентиляторы: двигатели с электронной коммутацией для минимизации энергопотребления.
- Гибридные системы: сочетание естественной и механической вентиляции.
Техническое обслуживание: залог надежности
- Регламентные работы:
- Замена фильтров (раз в 3-6 месяцев).
- Очистка воздуховодов от пыли и жировых отложений.
- Диагностика двигателей и подшипников вентиляторов.
- Мониторинг параметров:
- Контроль давления в системе, уровня шума, температуры воздуха.
- Проверка герметичности соединений (тест с анемометром).
- Аудит системы (подробнее в разделе «Аудит вентиляции»):
- Выявление скрытых дефектов и резервов для оптимизации.
Нормативная база
Проектирование и эксплуатация вентиляции регламентируются:
- СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
- ГОСТ Р ЕН 13779-2016 «Вентиляция в нежилых зданиях».
- СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях».
